Başta 5.60 m Kıçta 6.80 m su çeken gemiye aşağıdaki yükler yüklenmiştir... Gemide yükleme sonrası oluşacak paralel batmayı nasıl bulabilirim?

, , ,
1

image833×517 79.6 KB

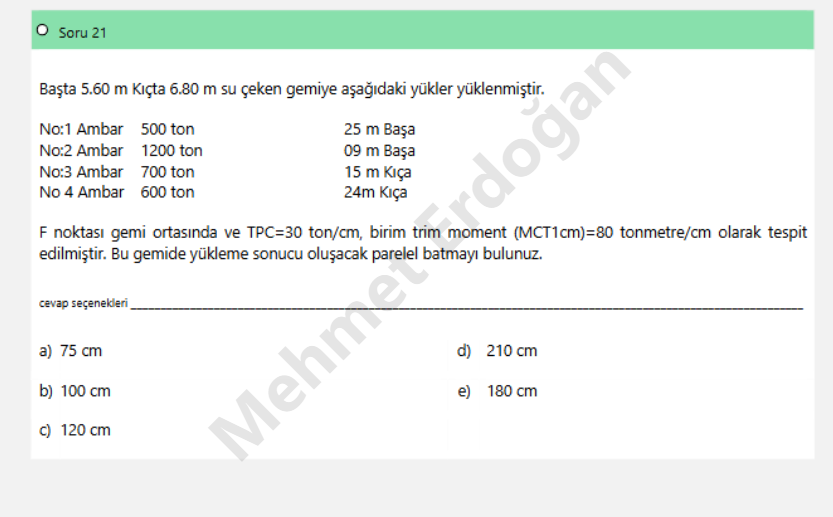

Soru 21

Başta 5.60 m Kıçta 6.80 m su çeken gemiye aşağıdaki yükler yüklenmiştir.

No:1 Ambar 500 ton 25 m Başa
No:2 Ambar 1200 ton 09 m Başa
No:3 Ambar 700 ton 15 m Kıça
No 4 Ambar 600 ton 24m Kıça

F noktası gemi ortasında ve TPC=30 ton/cm, birim trim moment (MCT1cm)=80 tonmetre/cm olarak tespit edilmiştir. Bu gemide yükleme sonucu oluşacak paralel batmayı bulunuz.

cevap seçenekleri ____________________________________________

a) 75 cm d) 210 cm
b) 100 cm e) 180 cm
c) 120 cm

Bu metin, gemiye yüklenen tonajlar ve yükleme noktaları ile ilgili bir sorunun ifadesidir. Gemi balans hesaplaması yapılarak, yükleme sonucu oluşacak paralel batmanın bulunması isteniyor. Matematiksel ve fiziksel hesaplamaları içeren bir gemicilik sorusu olarak değerlendirilebilir.

2

Yükleme sonucu oluşacak paralel batma 100 cm’dir.

Hesap: toplam yük W=500+1200+700+600=3000\ \text{ton}, paralel batma \Delta T = \dfrac{W}{TPC} = \dfrac{3000\ \text{ton}}{30\ \text{ton/cm}} = 100\ \text{cm} . (Trim hesabı ayrı yapılır; burada sadece paralel batma istendi.)

Terimler:

  • MCT1cm: Bir santimetre trim oluşturmak için gerekli moment (ton·m/cm).
  • Parelel batma: Geminin tüm boyu boyunca eşit olarak artan ortalama su kesimi (ortalama draft) değişimi.
  • TPC: Ton/cm olarak verilen suya batma katsayısı; bir santimetre ortalama batma başına değişen tonaj.
