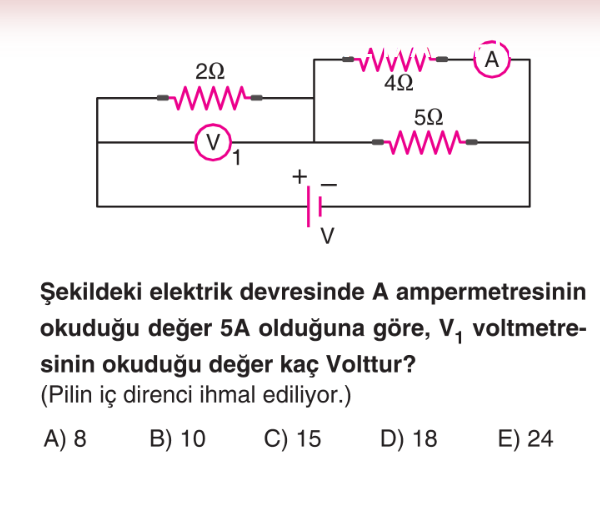

Şekildeki elektrik devresinde A ampermetresinin okuduğu değer 5A olduğuna göre, (V_1) voltmetresinin okuduğu değer kaç Volttur? (Pilin iç direnci ihmal ediliyor.)
A) 8
B) 10
C) 15
D) 18
E) 24
Devrede, ampermetrenin okuduğu akım 5 A ise, voltmetrenin okuduğu değeri bulmak için Ohm kanununu kullanabiliriz. Akım ve direnç verilerine göre voltajı hesaplayalım.
Seri bağlı dirençler üzerinden geçen akımın değeri 5 A’dir. V1 voltmetresinin okuduğu gerilim, 2 Ω’luk direncin üzerinden geçen akıma bağlı olarak hesaplanabilir:
V_1 = I \times R = 5\ \text{A} \times 2\ \Omega = 10\ \text{V}
Dolayısıyla voltmetrenin okuduğu değer 10 Volt olacaktır.
Cevap: B) 10
